Ein Irrsinnsgerät - tonnenschwer ,
von
einem einzigen, um so
gewaltigerem Motor angetrieben .
Maße BxHxT : 52 x 19 x 40
Auf dem Bild links können Sie sich
ein Bild
von der Beta-Cassette machen.
Komischerweise hatte es
sich bei diesem System
bis auf Ausnahmen (TDK)
eingebürgert, nur den linken
Bandwickel sichtbar
zu machen.
Durch eine im Gegensatz zu VHS (2,37
mm/sek.)
niedrige Bandgeschwindigkeit von 1,87 mm/sek.
war dieses System recht bandsparend
(max.
Spieldauer 215 Min.), aber so
ganz ohne Nachteile ging
dies auch wieder nicht :
Bis zur Einführung von Beta-Hifi war der Ton noch
lausiger als bei VHS und -
durch die recht langen und
schmalen Videospuren hatte man schon mal eher
Spurprobleme
bei Fremdcassetten.
Gesamtansicht des Laufwerks von oben, man beachte den
gewaltigen Einzelmotor im Größenvergleich zur
auf dessen
Lüfterrad (!) stehenden
Streichholzschachtel.
Das Band wird bei Videorecordern
um eine rotierende
Trommel (die die Videoköpfe
trägt)gelegt, hier als große
silberne
Scheibe links zu sehen.
Bei VHS gibt es fast
ausschliesslich das M-Ladeverfahren,
das Band wird mit
zwei Bolzen aus der Cassette gezogen und symmetrisch um die
Trommel gezogen.
Bei Beta erledigt dies ein Ring,
der-im gängigen Fall wie
hier-mit einer Drehung im
Gegenuhrzeigersinn von schräg
unten unter das Band
greift und um die Trommel schlingt .
Auch dieser Ring
dürfte gut zu erkennen sein.
Die Gesamtansicht des Laufwerks von unten, gut
ist
oben links das untere Ende der Motorwelle mit
einem
darauf sitzenden weiteren Lüfterrad zu
erkennen.
Von dieser Welle werden jeweils über Riemen die
Capstanwelle (die eigentliche Band-
antriebswelle,
deren Schwungmasse als große
Metallscheibe unten
in der Mitte unter der
Blechstrebe zu sehen ist) sowie
die Trommelwelle
(Schwungrad unten rechts) und die
Wickelwelle
(Kunststoffscheibe oben rechts, für
den
Antrieb der Wickelteller) angetrieben.
Die
restliche Mechanik (z.B. Ein- und Ausfädeln
des
Rings erledigen Ritzel (unten links) und
diverse Räder
auch von der Laufwerksoberseite.
Hier noch einmal im Detail die Motorwelle
mit den
abgehenden drei Riemen
Dummerweise muss aber eine
der beiden Antriebswellen
(Capstan oder Trommel)von
einer Servoautomatik exakt in der
Drehzahl und Phase
geregelt werden.
Heute ist seit langem Standard,
dass
die Trommel fest von einem
Quarz gesteuert und der
Capstan nach Bedarf bandabhängig
geregelt
wird.Dies geht prinzipiell auch umgekehrt , wie bei den
ersten VHS-Geräten und dem hier beschriebenen Beta.
Da beide Wellen aber von einem Motor
angetrieben werden ,
behilft man sich hier mit einem
brutal anmutendem, aber
bestens funktionierendem Trick
:
Der Capstan wird konstant vom ebenso konstant auf
Netzfrequenz laufenden Motor angetrieben, die Trommel läuft
dann ohne weiteren Eingriff einen Tick zu schnell.
Mittels einer Wirbelstrombremse (eine kontaktlose
elektrisch
funktionierende Bremse, eine Art bremsender
Motor) wird die
Trommelwelle nach Bedarf abgebremst .
Die im rechten Bild sichtbare Riemenscheibe der
Trommelwelle
ist gleichzeitig das rotierende Teil
dieser Bremskonstruktion.
Siehe dazu auch meine Ergüsse
zum Philips VCR-Video .

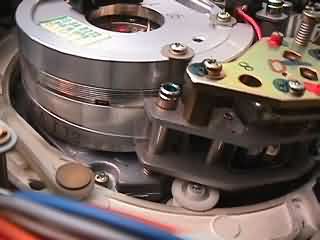

Ansicht der Kopftrommel, Sie sehen die
schräge
Kante, auf der das Band geführt
wird und rechts
die Tonkopfeinheit.
Beta-typisch : es rotiert nicht die
gesamte obere Trommel ,sondern nur das
Mittelteil
mit den zwei Köpfen, einer davon
ist als kleiner
schwarzer
Schlitz erkennbar.

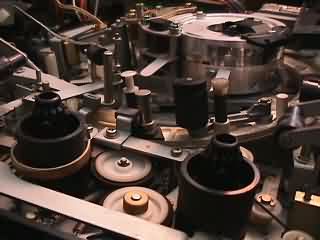

Dieselbe Ansicht mit eingefädeltem Band
Blick über die beiden Wickelteller und den
dahinter verlaufenden Fädelring auf die
Trommel.
Sogar eine gewisse Servicefreundlichkeit
(bei Japanern zu dieser Zeit
schon mal so eine
Sache)
kann man dem Gerät nicht absprechen.
Die Schaltuhr - schön bunt und übersichtlich.
Man beachte die Eingabemöglichkeit der
Aufnahmedauer - nicht der Stopzeit -
mittels drei Tasten "15 min", "30 min"
und "60 min".
Durch beliebige Kombination der
drei Tasten ließ sich
so grob die Aufnahmedauer
einstellen.
Soviel ich weiß, lief die Aufnahme
bis zum Bandende ,
wurde keine der Tasten betätigt.
Musste man dran denken :
Zusätzlich zur
Programmierung musste natürlich auch
die
zugehörige Laufwerkstaste betätigt werden, denn
diese waren vollmechanisch und konnten sich nicht
selbst betätigen !
