Siemens RW 725 - Detailbilder

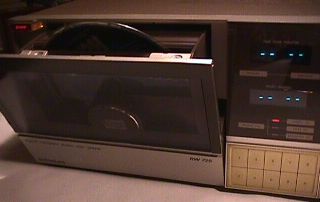

Die Klappe geht
tatsächlich nicht weiter auf -
die
CD kommt auch nicht weiter raus -
dafür
wurde man aber von einer Lichtschranke verwöhnt ,
die das Einlegen einer CD bemerkt und
dann
die Lade selbsttätig
schließt .
Die wunderschöne Folientastatur mal etwas näher :
Da haben sich die Designer aber mal
richtig ausgetobt :

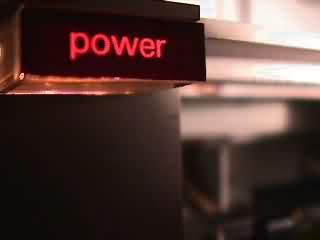

Der
beleuchtete Netzschalter

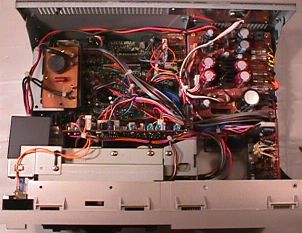

Zwar eins der ersten
Geräte , aber von Liebe
zum
Detail keine Spur , ein typisch japanischer Drahtverhau -
wie er zu dieser Zeit üblich war
:

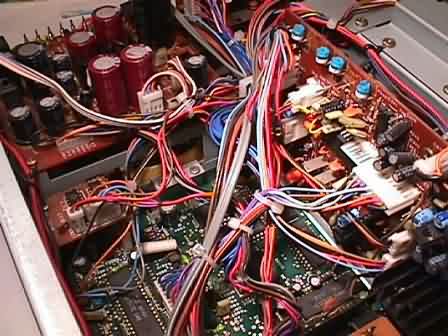

Blick von schräg
hinten auf besagten Kabelverhau :

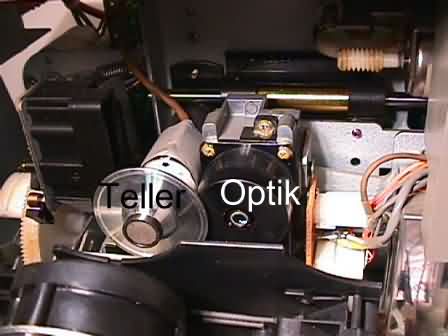

Blick von schräg
oben in das durch Abmontieren der Lade
sichtbar
werdende Laufwerk ,
zu
sehen und als solches beschriftet sind gut der Plattenteller und
die Abtastoptik :
Eine Besonderheit : rechts am Rand
neben den Steckern liegt der Vorverstärker ,
welcher mit der Optik auf dem
Schlitten mitläuft .
Bei
aller Meckerei über dieses Gerät , dessen Äußeres
und der
wüste interne
Aufbau - immerhin läuft das Ding bis heute und
wenigstens das Laufwerk , wenn man es
denn mal erreicht hat ,
macht
wirklich einen grundsoliden Eindruck.

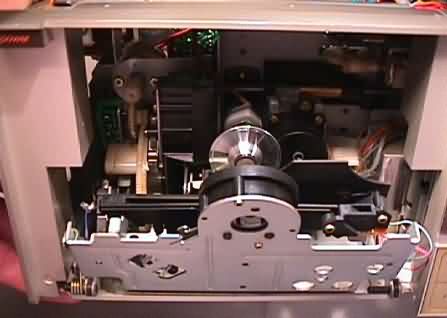

Nochmal Laufwerksansicht
:
Zu sehen die Lade ohne
ihren Kunststoffrahmen , in deren Mitte
der
Andruckmagnet , der bei geladener CD dieselbe auf den Teller
drückt .
Am linken
Rand der Schneckenmotor des Ladeantriebs ,
auf
gleicher Höhe rechts der Motor des Schlittenantriebs :

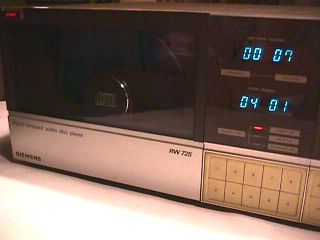

Zu guter letzt in voller Aktion :
Eine
Besonderheit bedienungsmäßig :
Bei
Betätigung der Stoptaste blieb der
Antrieb
zwar stehen ,der Laserschlitten
fährt
aber nicht zurück , bei erneuter
"Play"-Betätigung
startete das Ding an derselben Stelle
.
