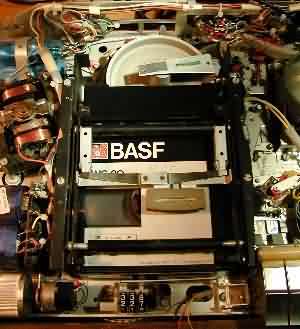

Gesamtinnenansicht :
Das
Ding hat eine Gesamtbreite
von 57 cm, wird über
mechanische
Tasten bedient, hat eine mechanische
Schaltuhr zur Vorprogrammierung
(vorne rechts).

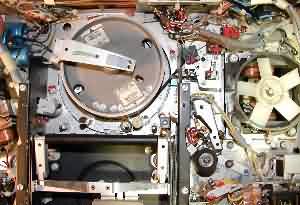

Rechts neben dem Cassettenschacht
der
Capstanmotor mit Lüfterrad,
links neben dem
Schacht der Trommel-
motor, davor der Netztrafo .
|
|
|

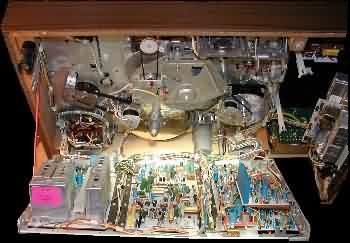

Die Unterseite mit abgeklappter
Elektronikplatine, links die Übertragung
vom
Trommelmotor per Riemen auf die
Trommel, rechts vom
Capstanmotor
per Riemen auf das Capstanschwungrad.
|
|

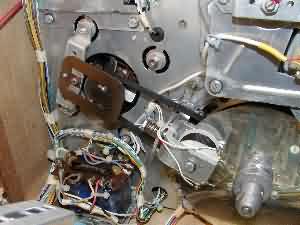

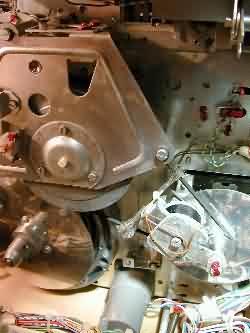

Detailansicht
des Trommelantriebs :
Wie
auch beim Sony
Betamax schon beschrieben,
haben wir hier einen konstant
laufenden Motor,
die
überschüssige Geschwindigkeit der
Kopftrommel wird mit einer
Wirbelstrombremse
kontakt-
und berührungslos weggebremst .
Die Bremsspule greift hier
U-förmig um die
dünne
spiegelnde Metallscheibe herum,
die
mit der Trommelwelle rotiert .
|
|
|
Dasselbe Prinzip beim Capstanantrieb,
nur
daß hier gleich der Motor gebremst wird....
|
|
|
|

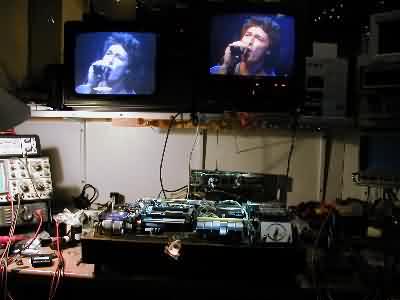

In voller Aktion :
Der
Bolzen, den man auf diesem Bild
direkt hinter der
Trommel sehen kann,
steht bei geöffnetem
Cassettenschacht
vorne . Dieser Bolzen greift bei
Einlegen
einer Cassette hinters Band. Beim
Einschalten des Gerätes dreht der ganze Trommelblock
mit dem Bolzen um 180°
im Uhrzeigersinn, wodurch
das Band aus
der Cassette herausgezogen und um die
Trommel gelegt wird.
Der Ton- und Synchronkopf
ragt von rechts
in eine durch einen Schieber
freigegebene
separate Öffnung in die Cassette.
|
|
|
Hier die ausgefädelte Position .
Gerade zu erahnen : der Trommelblock
wird auf
abenteuerliche und gern
ausfallende Weise von einem
Seilzug
betätigt, den man nach schräg rechts
oben
unter die Mechanik verschwinden sieht .
Der
beim Bild vorher beschriebene Bolzen
ist der, derhier
schräg links unter der
Trommel zu sehen ist .
Rechts neben dem Schacht die
weggeschwenkte
Einheit mit Ton/Synchron-
Kopf und Andruckrolle .
|
|
|
Wenden wir uns der Elektronik zu :
Den Eindruck von Experimentierplatinen
können
die hier verbauten nicht ganz
von sich weisen,
überhaupt war hier noch
viel Handarbeit angesagt,
da mehrere
Platinen per Metallrahmen und jeder
Menge Kabel zu einer Großplatine
verbunden
wurden .
|
|
|
s. o.
|
|
|
Gabs nur wenige Jahre :
ICs
hatten damals z. T. die Bauform wie
hier rechts im Bild
zu sehen - rund.
Die wurde sehr bald zugunsten der
bekannten rechteckigen Bauform
aufgegeben - wohl
der leichteren
Automation bei der Produktion
wegen.
Mehr als 20-30 Bauteile hatten diese
"Chips"
auch nicht integriert, da sind heute
auf gleicher Größe
mehrere 10000 drin !
|
|
Im Detail, weil's so schön ist :
An- und Ausschalter, Color-Killer (wirklich !)
nebst
den dazugehörigen Kontrolllämpchen -
nicht
etwa Leuchtdioden !
|
|
